　　產品描述 Product Description
　　
　　RX8000D中長圖彩屏無紙記錄儀是針對各種工業現場的實際需求，設計、生產的新型記錄儀，可以用來記錄壓力信號、溫度信號等等。

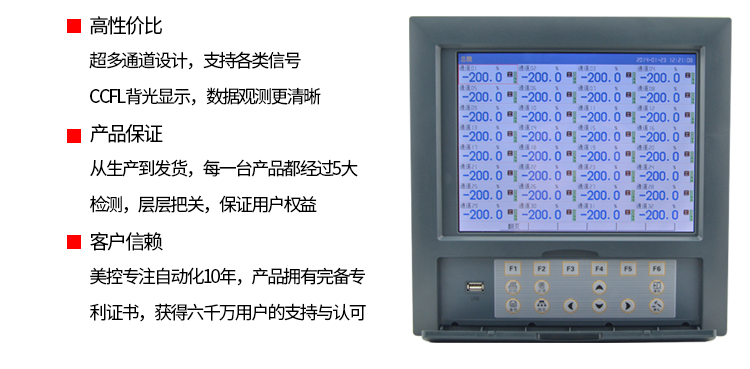

　　RX8000D彩屏無紙記錄儀集顯示、處理、記錄、積算、報警和配電等多種功能于一身；采用10.4英寸640x480TFT真彩液晶顯示屏。配以中文顯示界面。畫面大而且清晰；按鈕和旋鈕聯用使操作更靈活簡便，符合工業人員的操作習慣；內部采用大容量的NANA FLASH作為內部?jī)?chǔ)存介質，真正實現無紙記錄儀強大的記錄功能，同時采用CF卡作為外部?jī)?chǔ)存介質，可將需要保存的數據通過CF卡轉存至計算機或其他設備中保存或打印。

　　
　　產品特點
　　1、10.4英寸680*480真彩液晶顯示屏
　　2、采用進口高速。高性能ARM微處理器
　　3、采用高質量硅膠按鍵，更人性化
　　4、最多具有40個模擬通道，24路報警輸出通道，8路模擬輸出和8路配電輸出通道
　　5、多種形式顯示實時數據或追憶歷史數據，滿足各種需求
　　6、CF卡接口，方便讀取及轉存數據
　　

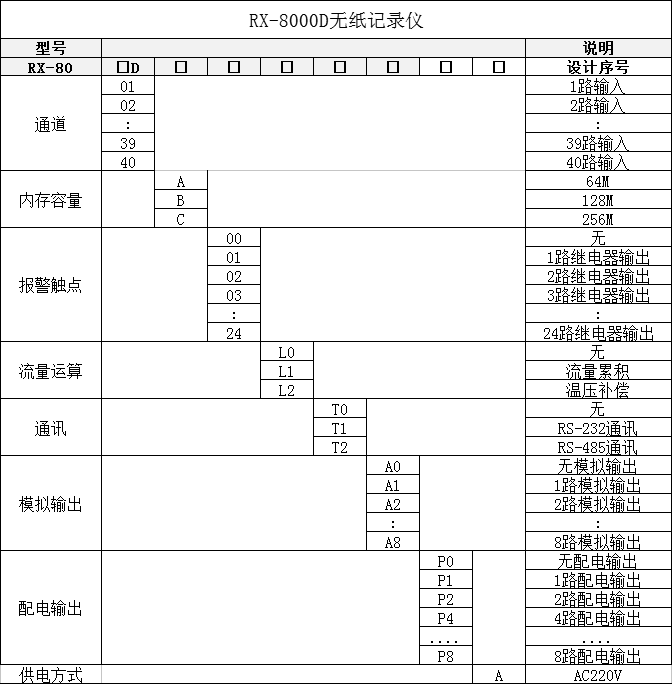

　　產品型號：RX8000D
　　顯示屏幕：10.4英寸640*480 64色TFT真彩液晶顯示屏

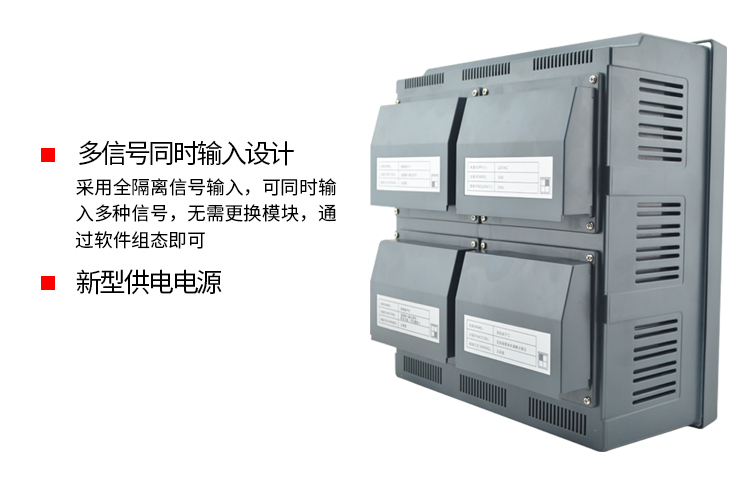

　　通道數目：最多40通道，萬能信號輸入
　　輸入信號：Ⅱ型標準信號：0-10mA、0-5V
　　Ⅲ型標準信號：4-20mA、1-5V
　　熱電偶：B、S、K、E、T、J、R、N、Wre3-25、Wre5-26、EA-2
　　熱電阻：PT100、Cu50、JPT100
　　其他非標準信號：0-20mV、0-100mV、-10-10V、0-10V、-5-5V、0-1V和0.2-1V
　　輸出功能：配電輸出：?jiǎn)瓮ǖ?00mA，24VDC
　　模擬量輸出：4-20mA（選配）
　　報警輸出：最多32路繼電器報警輸出，250VAC，3A繼電器常開觸點（選配）
　　精   度：±0.2%FS
　　輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ
　　隔   離：通道和地之間隔離電壓大于500VAC，漏電流10mA，1分鐘
　　看 門 狗：集成WATCHDOG芯片，保證主機長期安全可靠運行
　　實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月
　　掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失
　　通訊方式：RS-485和RS-232可選（但不能同時使用，其中RS-485串行總線與主機隔離），可外接微型打印機
　　通訊協議：采用R-Bus或ModBus通訊協議
　　波 特 率：1200bps、2400bps、4800bps、9600bps、12000bps、19200bps、38400bps、57600bps可選
　　采樣周期：1秒，即1秒對各通道均采樣1次
　　記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇
　　存儲內容：32M、64M、128M三種存儲容量可選
　　存儲時間：具體時間根據記錄間隔和通道數來確定，數據可存儲十年不丟失
　　供   電：電壓：100-240VAC；頻率：47-63Hz；最大功耗：30VA
　　尺   寸：外形尺寸288mm*288mm*244mm；開孔尺寸282mm+1*282mm+1
