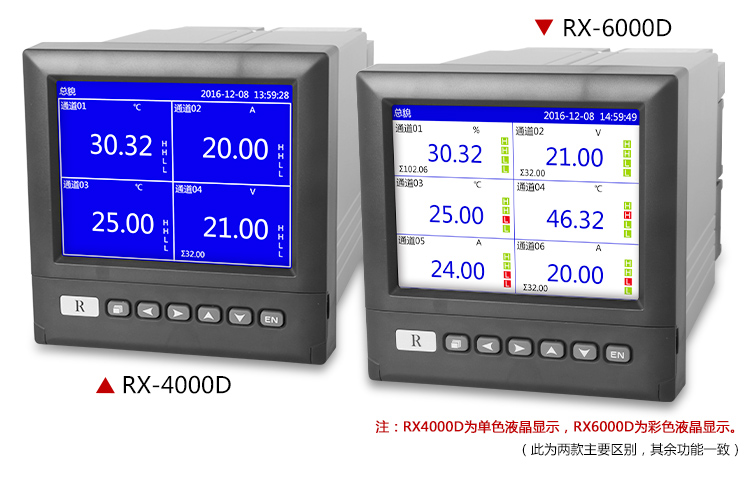

產品描述 Product Description RX4000D系列藍屏無紙記錄儀可以采集、顯示與記錄現場變送器的信號?？梢酝ㄟ^USB接口轉存，通過計算機中事先安裝好的數據分析軟件，監測和評價歷史數據和曲線。采用進口的高速、高性能ARM微處理器，5.6英寸LED背光的液晶顯示屏和觸摸式的按鍵，主要應用于冶金、石油，化工、建材，造紙，食品、醫藥、熱處理等各種工業現場，在杭州娃哈哈，大慶油田，秦山核電站等都得到了應用。
1、5.6英寸320*240點陣式TFT真彩LCD
2、采用進口高速。高性能ARM微處理器
3、采用高質量硅膠按鍵，更人性化

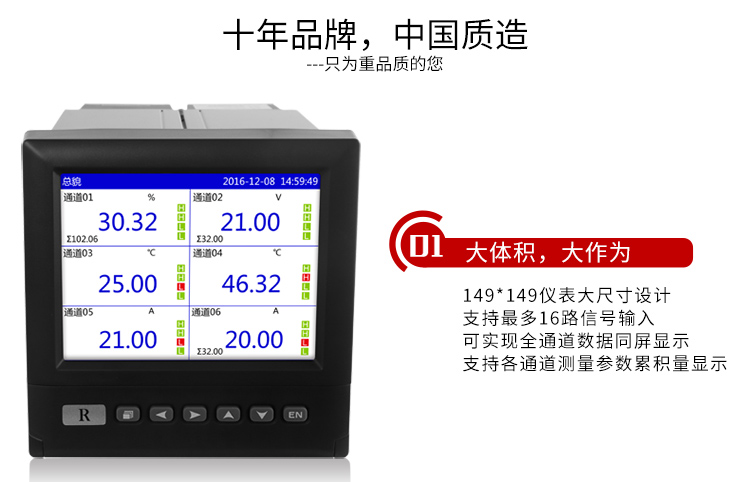

4、最多具有16個模擬通道，12路報警輸出通道，4路模擬輸出和4路配電輸出通道

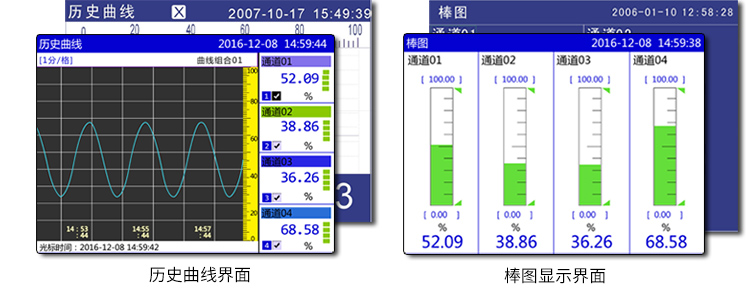

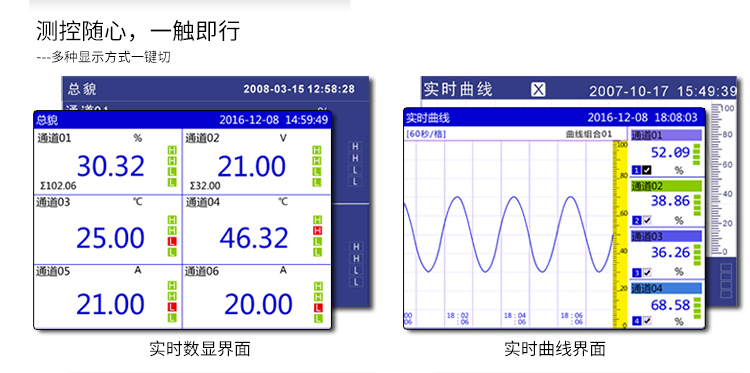

5、多種形式顯示實時數據或追憶歷史數據，滿足各種需求
6、U盤接口，方便讀取及轉存數據
產品型號：RX4000D
顯示屏幕：5.6英寸320*240點陣式TFT真彩LCD
通道數目：1-16路可選

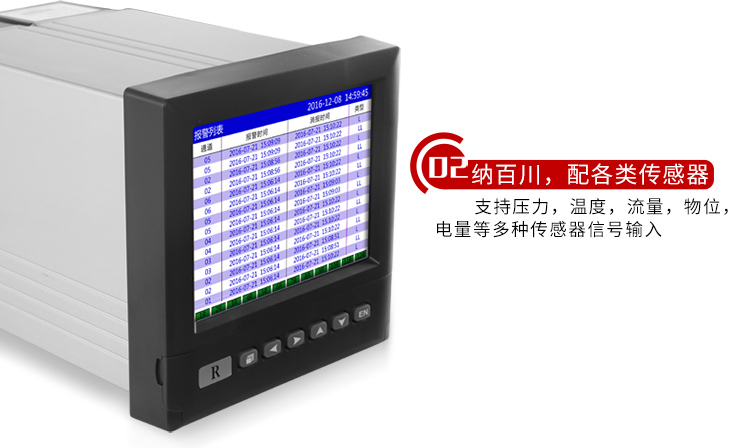

輸入信號：Ⅱ型標準信號：0-20mA、0-5V、0-10V、0-10mV、0-100mAV
?、笮蜆?biāo)準信號：(4-20)mA、(1-5)V
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
熱電阻：PT100、Cu50、Cu53、Cu100、BA1、BA2
模擬信號：sin、cos、square、triangle
特殊定制：真空度、PT1000、頻率
輸出功能：配電輸出：24V（標配）
模擬量輸出：4-20mA（選配）
報警輸出：最多12路繼電器報警輸出，250VAC，3A繼電器常開觸點（選配）
精 度：±0.2%FS
輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ
隔 離：通道和地之間隔離電壓大于500VAC，漏電流10mA，1分鐘
看 門 狗：集成WATCHDOG芯片，保證主機長期安全可靠運行
實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月

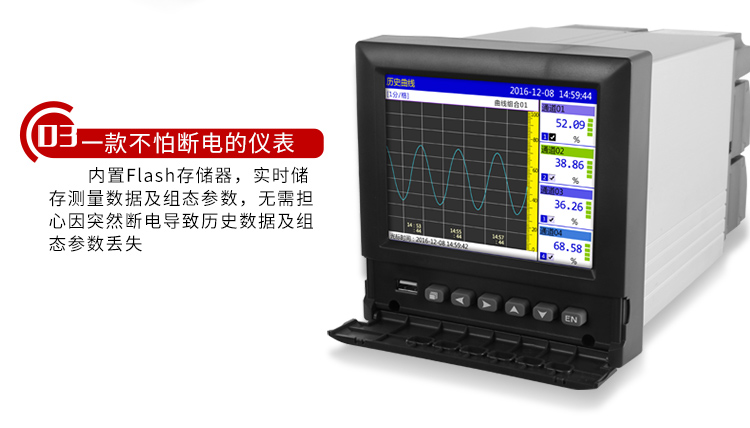

掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失
通訊方式：RS-485和RS-232可選（但不能同時使用，其中RS-485串行總線與主機隔離），可外接微型打印機
波 特 率：1200bps、2400bps、4800bps、9600bps、12000bps、19200bps、38400bps、57600bps可選
采樣周期：1秒，即1秒對各通道采樣1次

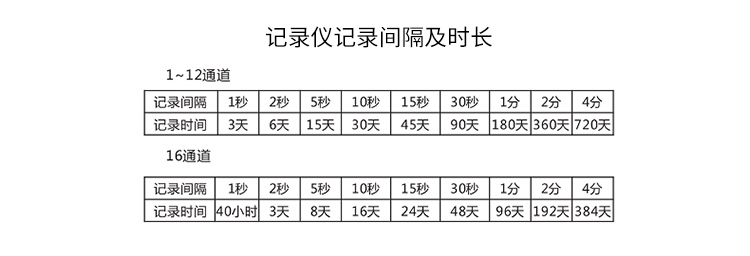

記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇（12通道以內含12通道，1秒鐘記錄一次，可記錄3天;5秒鐘記錄一次，可記錄15天左右;1分鐘記錄一次可記錄180天約半年。12通道以上，1秒鐘記錄一次，可記錄2.3天;5秒鐘記錄一次，可記錄11.5天左右;1分鐘記錄一次可記錄138天約一季度。記錄可為覆蓋式記錄）
存儲內容：16MB
存儲時間：3天-2年（具體時間根據記錄間隔和通道數來確定），數據可存儲十年不丟失
供 電：100-240V；24VDC±10%

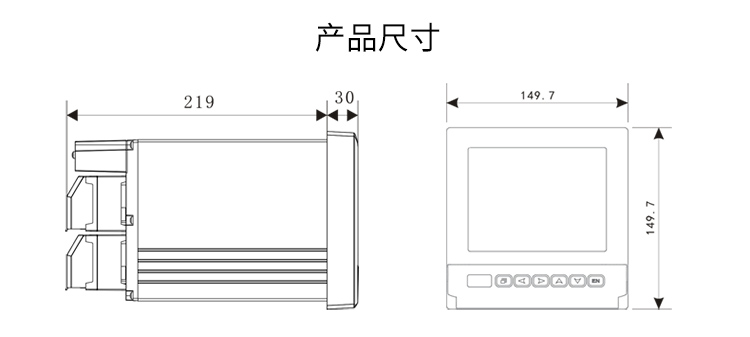

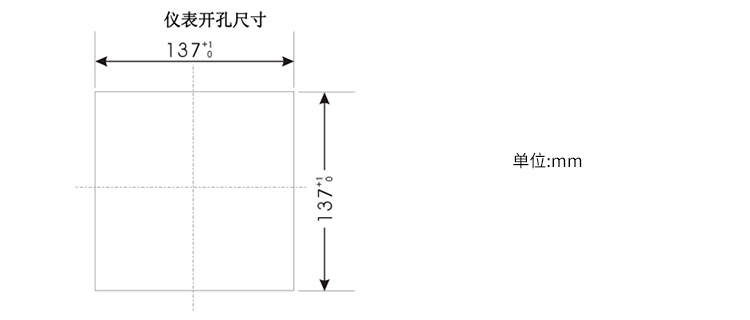

尺 寸：外形尺寸144mm*144mm*220mm；開孔尺寸137mm+1*137mm+1

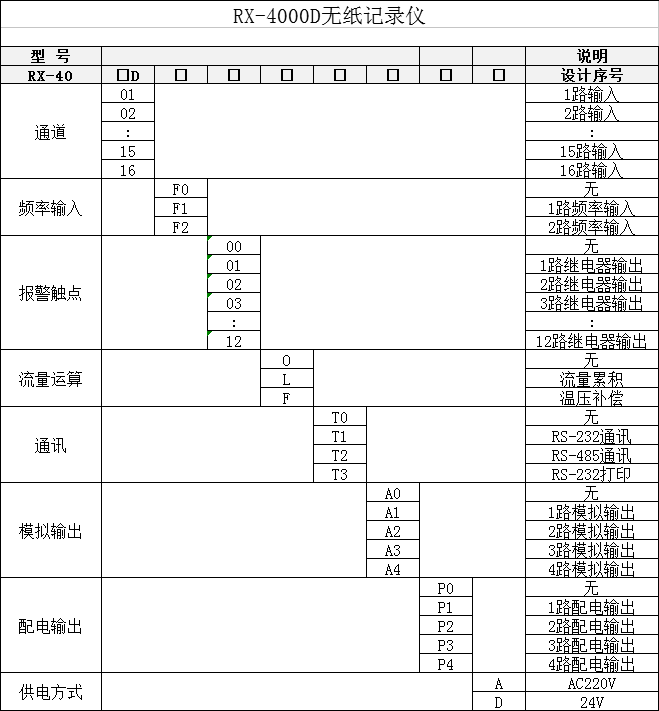

例如：RX-4007D-FO-00-L1-T2-A0-P1-D 表示
7通道萬能信號輸入，RS485通訊，配電，流量累積，AC24V供電
本產品適用于非防爆場合，如需防爆產品需特殊注明
