產品描述 Product Description 渦街流量計是一種應用卡門渦街原理的流量計，用于測量液體、氣體和蒸汽的流量，也可測量含有微小顆粒、雜質的渾濁液體，廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。
·高強度壓電晶體，一體成形，耐沖擊
·兼容液體、氣體、導熱油以及蒸汽計量

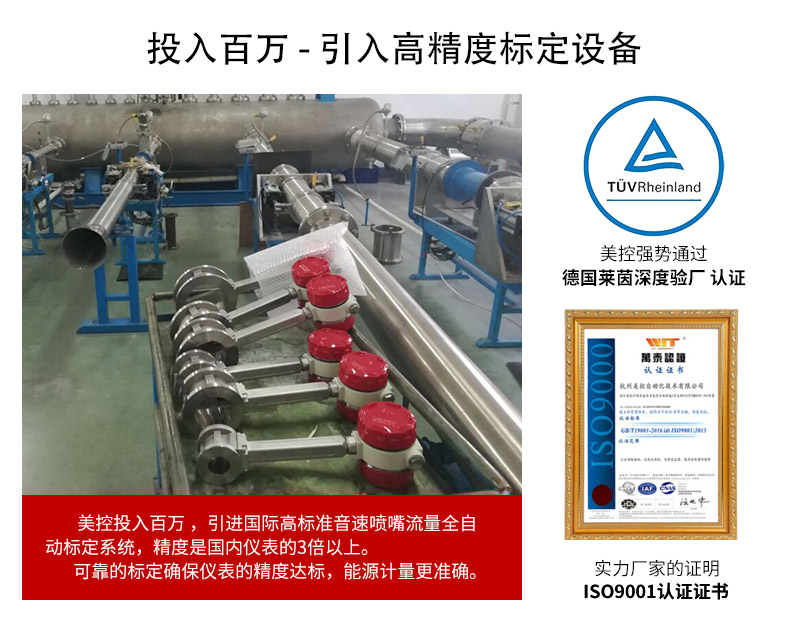

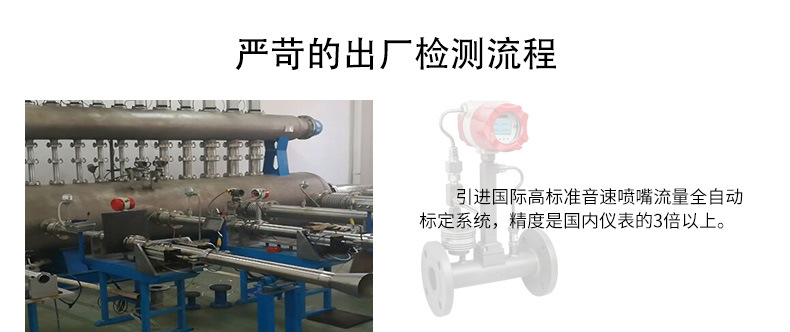

·音速噴嘴標定，重復性高，測量精度高

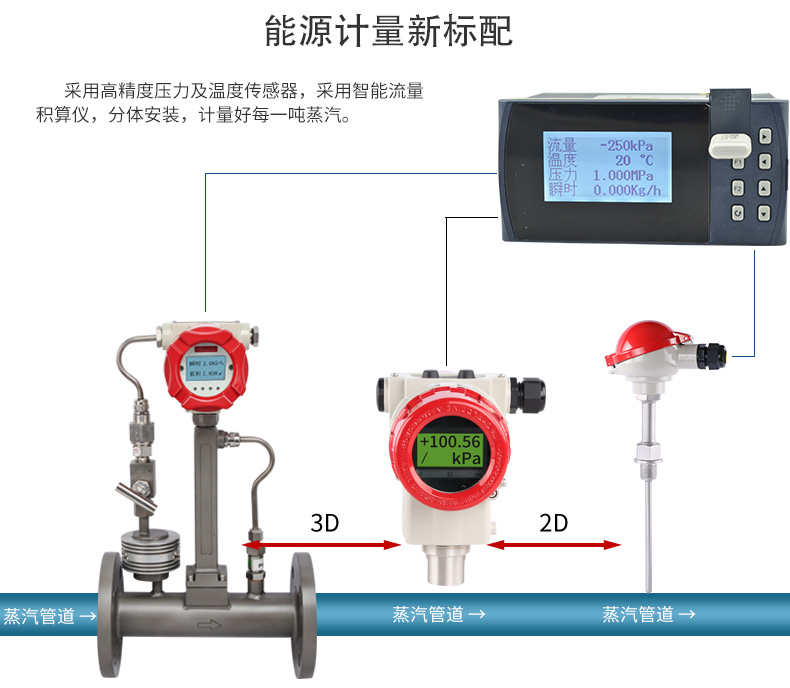

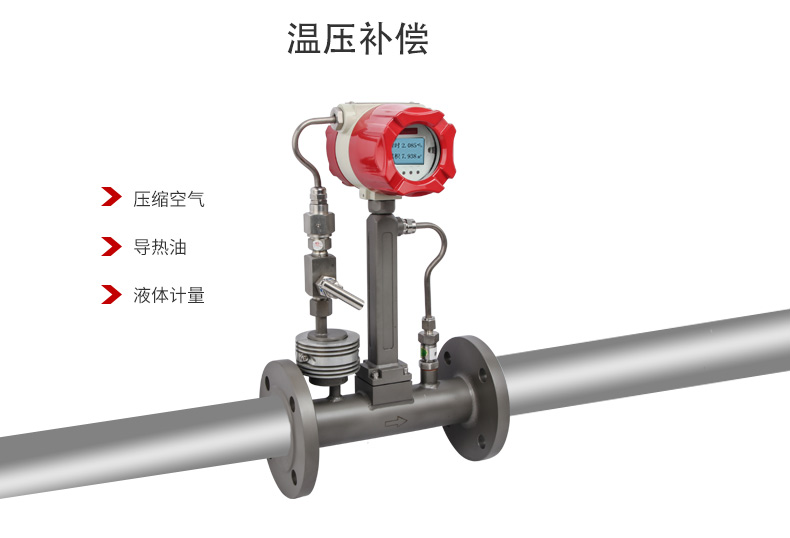

·可自由選配溫度補償、壓力溫度，滿足更多現場使用

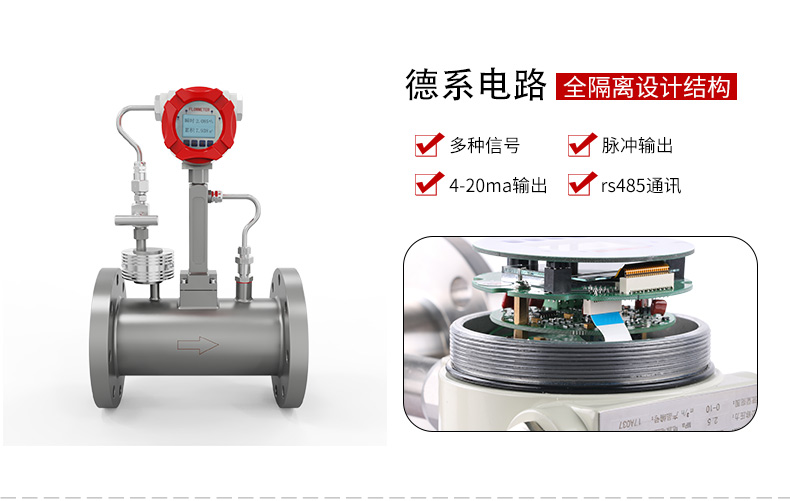

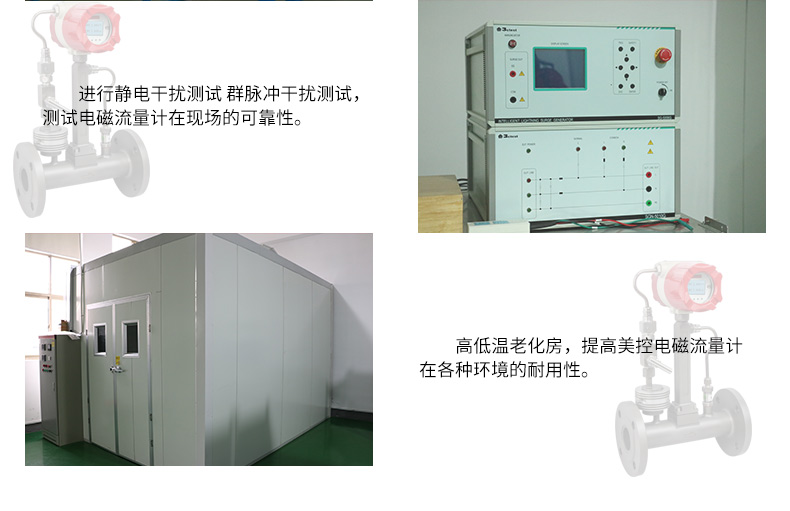

·電路板出廠前老化運行，且整表逐臺標定，更適合現場使用

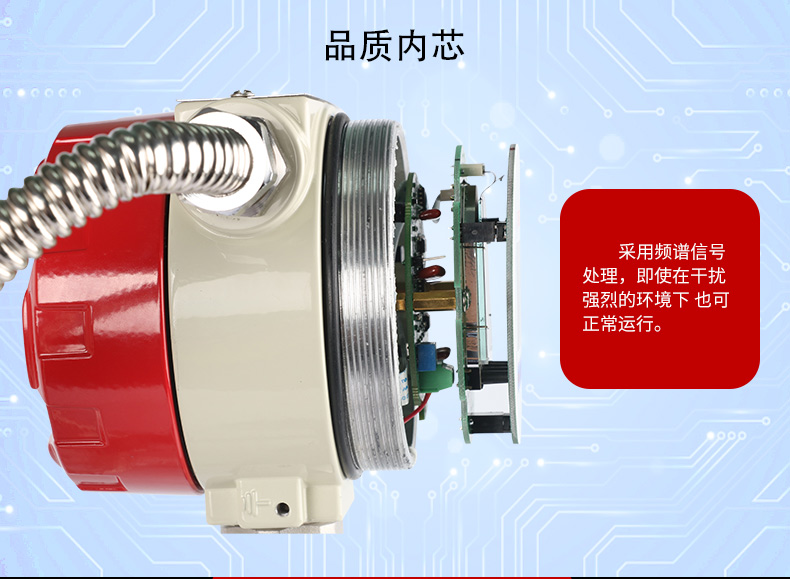

·傳感頭具有抗振動和抗干擾的封裝工藝，現場抗干擾性更強

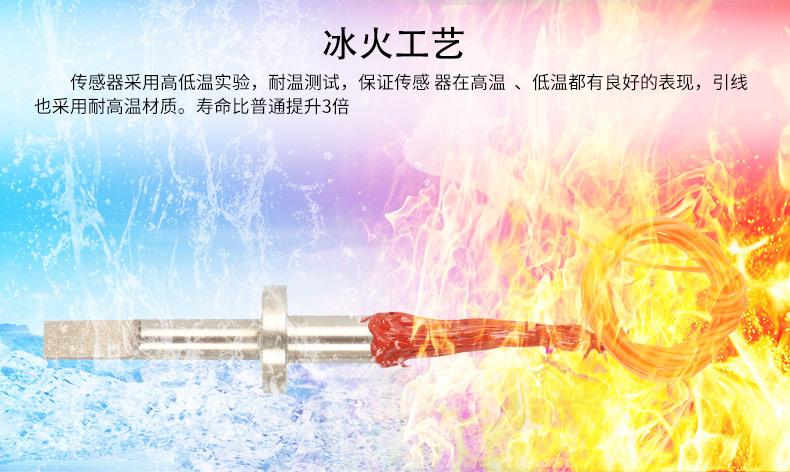

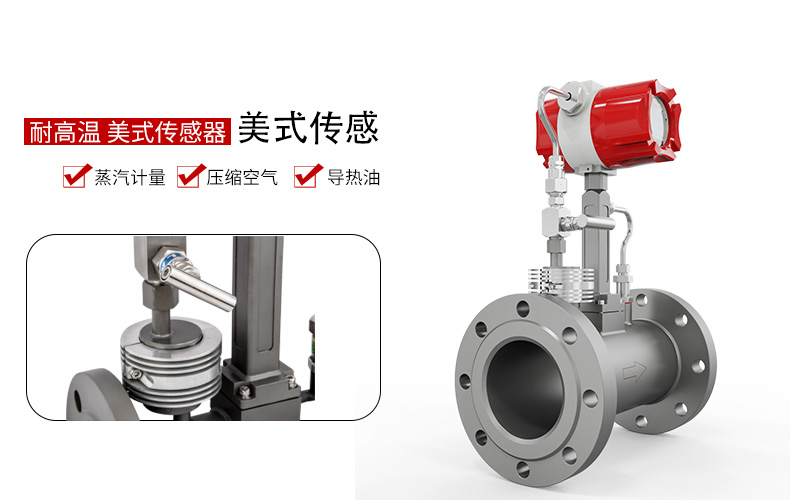

·耐超高溫可到420℃

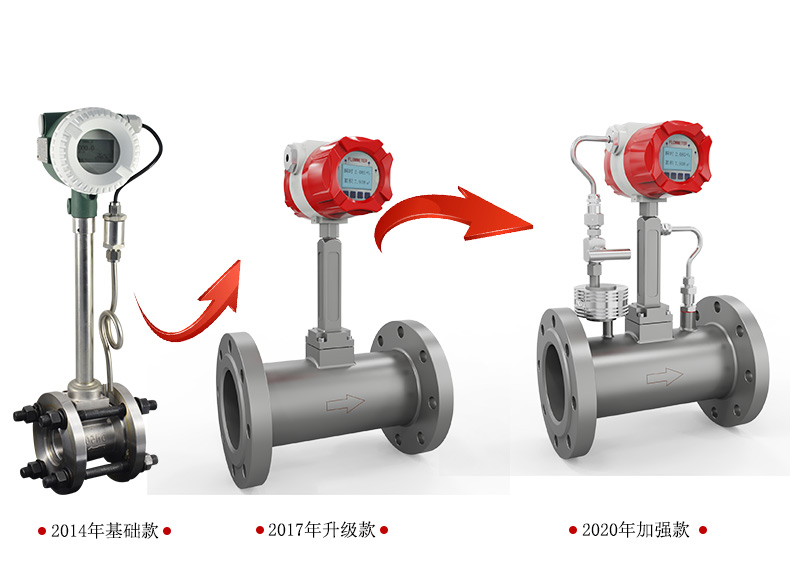

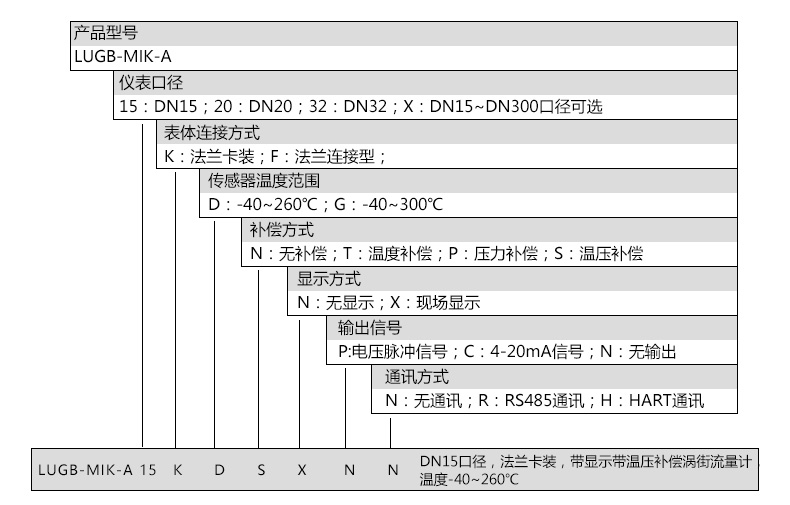

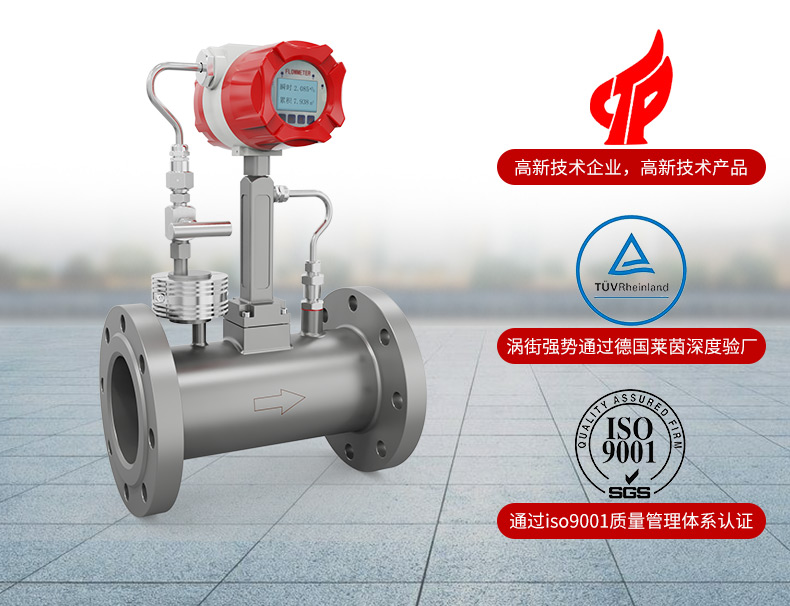

產品名稱：智能抗振渦街流量計
測量介質：氣體、液體、蒸汽、導熱油

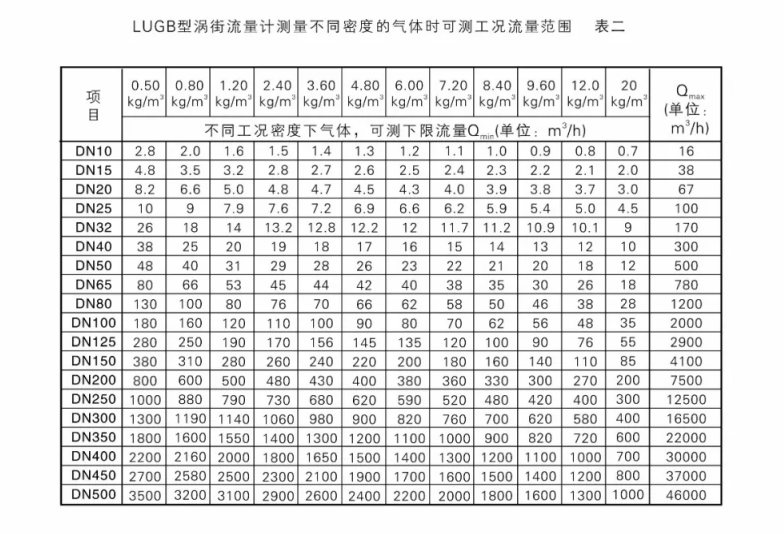

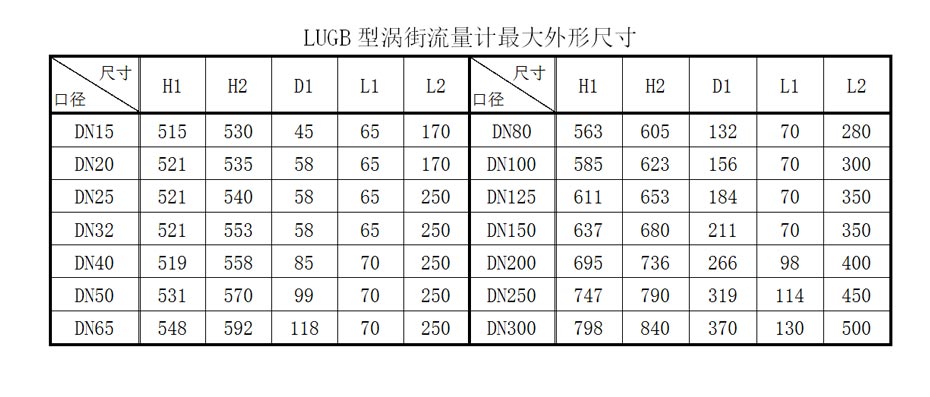

公稱通徑：DN15-DN300
輸出信號：電壓頻率脈沖、4~20mA信號
通訊方式：RS485,HART可選
工作電源：24VDC±5%、鋰電池3.6VDC

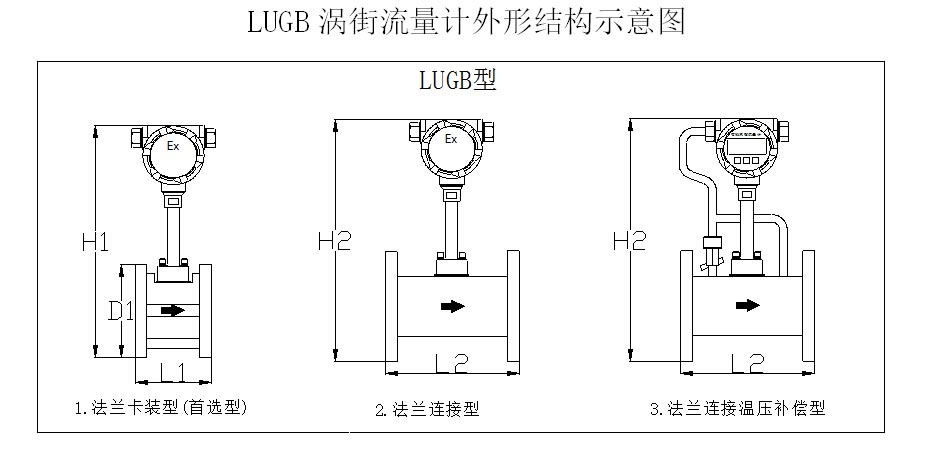

公稱壓力：法蘭卡裝型（2.5MPa）
法蘭連接型（1.0/1.6/2.5MPa）
精度等級：1.5級（氣體），1.0級（液體）
介質溫度：-40℃~+350℃、-40℃~+420℃
防護等級：IP65
·
l 安裝場所和環境選擇
1. 盡量避開強電力設備、高頻變頻設備、強電源開關設備；
2. 盡量避開高溫?zé)嵩?、輻射熱源影響；室外安裝應做好遮陽防雨措施；
3. 盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；

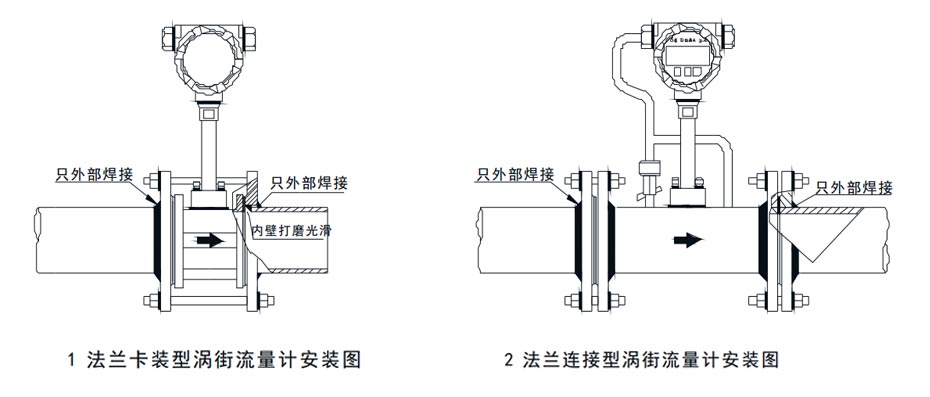

l 合理正確的安裝位置
1. 安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，如加裝減震短節等；
2. 流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；
測量氣體時，流向不限；
測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝；
l 直管段要求
為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件
l 接地要求
流量計安裝時表體應可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連。
