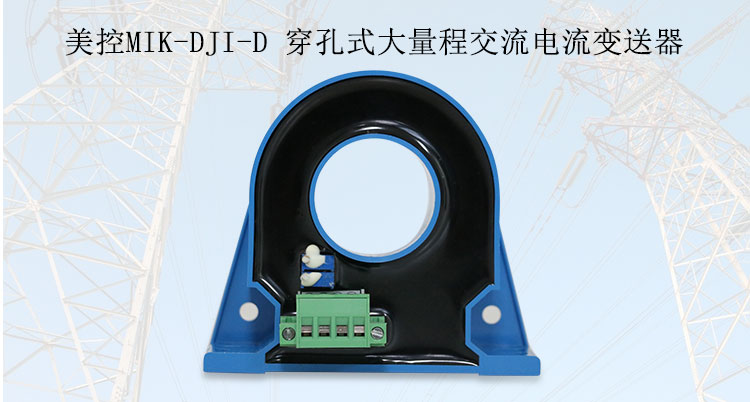

美控MIK-DJI-D交流電流變送器是一種可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻 轉換DC2～10V）恒流環標準信號的測量儀器，交流電流變送器具有量程范圍大、精度高、響應快、體積小、功耗小、頻響寬、抗干擾、具有雷擊波和突波的保護能力等優點。
1.采用單匝穿孔穿芯式結構，將電流互感器和電流變送器兩部分組合為一體化設計

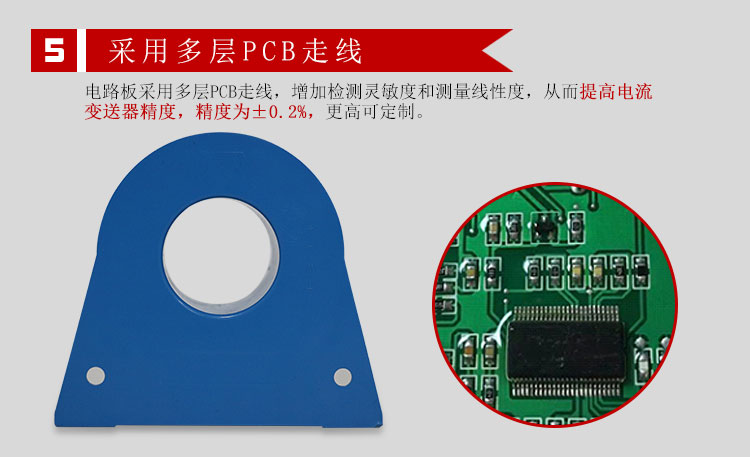

2.工業級0.5%精度
3.六大全面保護功能：輸入過載保護、輸出過流保護、長時間短路保護、工作電源過壓保護、工作電源反接保護、瞬態浪涌電流TVS保護
4.特別適用發電機、電動機、低壓配電柜、空調、風機等負載電流的智能監控系統
5.高可靠性、高穩定性

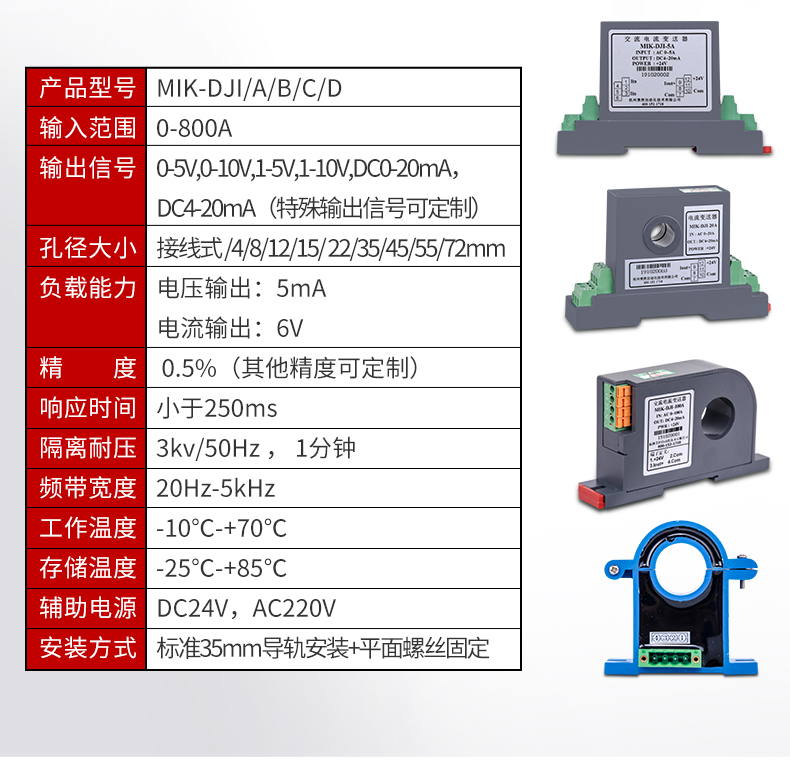

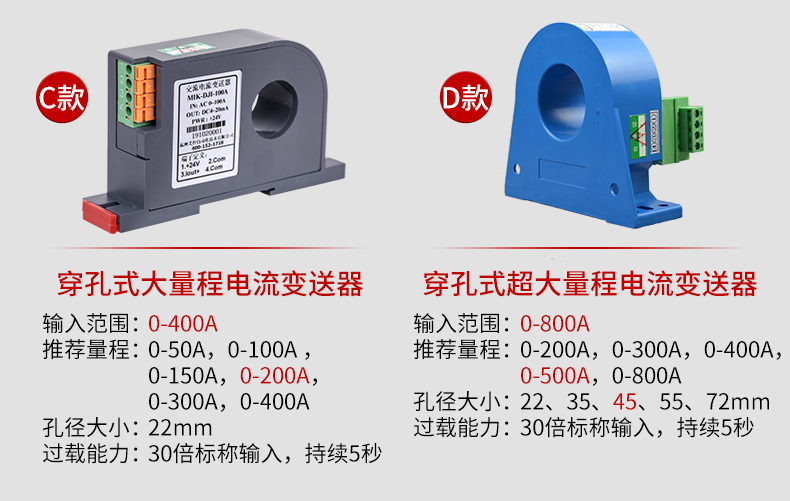

測量范圍：0~1000A
孔徑大?。?0mm、35mm、45mm、55mm、72mm
輸出信號：DC4~20mA、DC0~20mA、0~10V、1~10V、0~5V、1~5V、0~1V、0~2V（特殊可定制）
負載能力：電壓輸出:5mA，電流輸出:6V
精 度：0.5%（其他精度可定制）
相應時間：200ms
隔離耐壓：3KV/50Hz，1Min
頻帶寬度：20~5KHz
工作溫度：-10℃~+70℃
儲存溫度：-25℃~+85℃
輔助電源：DC12V、DC24V、AC110V、AC220V（可定制）
安裝方式：平面螺絲固定
推薦量程：0~200A、0~300A、0~400A、0~500A、0~800A、0~1000A

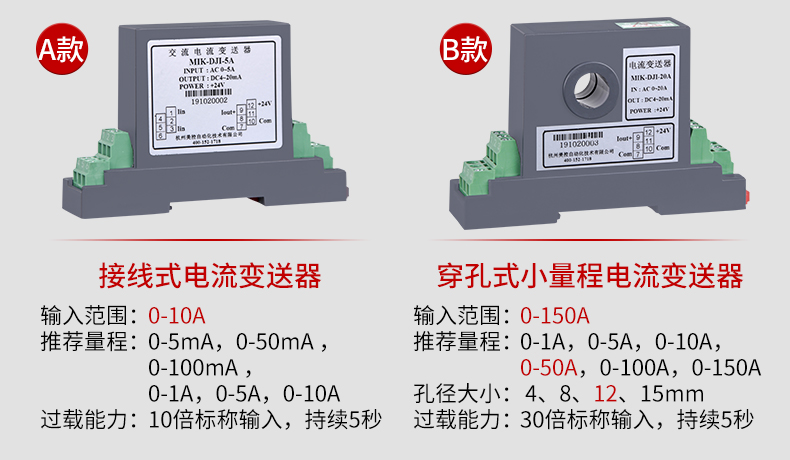

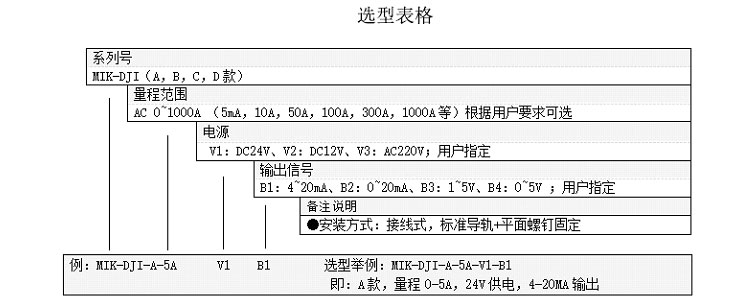

1、確定現場電流大?。?-5mA、0-10mA、0-20mA、1A、5A、10A、15A、20A、30A、50A、100A、
400A、1000A等均可選擇
2、確認孔徑大小：4、8、12、15、20、22、35、45、55、72mm等孔徑可選擇
?。ɡ纾?0平線，選擇適合孔徑為8mm）
3、確定輸出信號：0-5V、0-10V、1-5V、1-10V、4-20mA、0-20mA等
4、確定供電：DC12V、DC24V、AC110V、AC220V（默認24V供電，特殊可定制）
?。ㄖ苯?20V供電容易造成波動，引起誤差）
